ATS 4P 380V 125A 4P

Caracteristici ATS 4P 380V 125A 4P

• ATS 2poli 220V 125A
• Grad protectie: IP20 (interior)
• Garantie: 2 ani
• Pretul contine taxa de timbru verde si TVA, conform legislatiei actuale

Avantaje

• Timp de transfer rapid: 50ms
• Instalare usoara: Este cu instalate in tablou electric pe sina tip DIN
• Comanda dispozitive externe: prin intermediului contactelor NO/NC

Specificatii tehnice

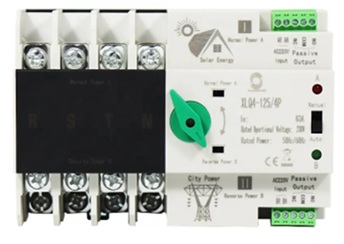

Descriere Produs: ATS Dual Power 4P 380V 125A (Seria XQ4)

Acest dispozitiv este un Comutator Automat de Transfer (ATS – Automatic Transfer Switch) monofazat, esențial pentru gestionarea inteligentă a surselor de energie în sistemele fotovoltaice hibride sau off-grid. Rolul său este de a comuta automat consumatorii casei între două surse de curent: Sursa A (Prioritară – Solar/Invertor) și Sursa B (Rezervă – Rețea/Generator), asigurând continuitatea alimentării.

Caracteristici Tehnice și Funcționale

1. Capacitate de Putere Mare (125A):

   • Fiind varianta de 125A, acest ATS este extrem de robust, putând susține o putere maximă de aproximativ 27.5 kW (la 220V). Acest lucru îl face potrivit pentru a trece prin el întreaga alimentare a unei case mari sau a unei mici clădiri comerciale, fără risc de supraîncălzire.

2. Funcționare Prioritară (Solar vs. Rețea):

   • Sursa A (Normal Power): Este marcată cu pictograma „Solar Energy”. Aici se conectează ieșirea din invertor. Cât timp invertorul furnizează tensiune (bateriile sunt încărcate/soare prezent), ATS-ul ține casa pe această sursă.

   • Sursa B (Reserve Power): Este marcată cu pictograma „City Power” (Stâlp de tensiune). Aici se conectează rețeaua națională (Enel/E-Distribuție etc.) sau un generator.

3. Comutare Automată Rapidă:

   • În momentul în care invertorul se oprește (baterii descărcate sau eroare), ATS-ul detectează lipsa tensiunii pe sursa A și comută automat, într-o fracțiune de secundă (<50ms de obicei), pe sursa B (Rețea).

   • Când invertorul repornește (apare soarele sau bateriile s-au încărcat), ATS-ul revine automat pe Sursa A.

4. Moduri de Operare Selectabile:

   • Auto: Funcționare normală, comută singur.

   • Manual: Permite utilizatorului să rotească maneta verde pentru a selecta forțat o sursă (util pentru lucrări de mentenanță, când vrei să oprești curentul sau să blochezi alimentarea pe o singură sursă).

5. Ieșiri de Semnalizare (Passive Output):

   • Dispozitivul dispune de conectori verzi (sus și jos) pentru semnalizare (NO/NC/COM). Aceștia pot fi folosiți pentru a trimite un semnal către un generator automat să pornească atunci când pică sursa A.

Domenii de Utilizare și Scenarii de Aplicare

1. Sisteme Fotovoltaice Off-Grid și Hibride:

   • Este cea mai frecventă utilizare. Multe invertoare au o funcție de „Bypass” internă, dar un ATS extern de 125A este mult mai sigur și mai robust. Dacă invertorul se defectează complet, ATS-ul extern asigură că locuința nu rămâne în beznă, trecând instantaneu pe rețea.

2. Locuințe cu alimentare instabilă (Generator de Backup):

   • Pentru zonele unde cade des curentul de la rețea.

   • Sursa A: Rețeaua Națională.

   • Sursa B: Generator pe benzină/diesel.

   • Când cade rețeaua, porniți generatorul, iar ATS-ul detectează curentul de la generator și alimentează casa.

3. Separarea Circuitelor Critice:

   • Poate fi folosit pentru a alimenta doar anumiți consumatori (frigidere, servere, iluminat) dintr-un UPS sau sistem solar, lăsând restul casei pe rețea, și comutând totul pe rețea doar în caz de urgență.

.
